pCO5+ / pCO5+ HS
ลักษณะทั่วไป

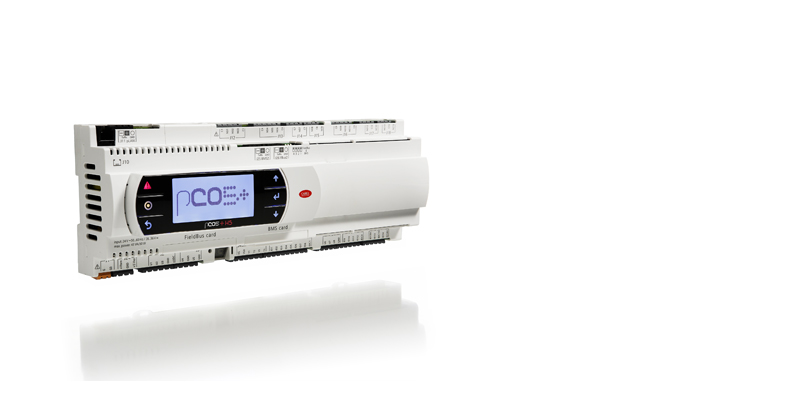

The pCO5+ and pCO5+ HS controllers offer specific features to improve efficiency in HVAC/R systems:
- the type of all analogue input channels can be configured as:
- digital input (voltage-free);
- analogue output (PWM or 0-10 V);
- wide selection of probes required for various applications (NTC, PTC, PT100, PT500, PT1000, 0-1 V, 0-5 V, 0-10 V, 0-20 mA, 4-20 mA); - built-in EVDEVO drivers for controlling electronic expansion valves with Ultracap technology, ensuring the stepper electronic expansion valve closes in the event of power failures;
- connectivity, providing the most demanding designers up to 5 serial lines, 3 of which are always available, configurable in terms of protocol (CAREL or Modbus®) and type (FieldBus or BMS) and 2 optional lines, also configurable in terms of protocol (Modbus®, BACnet™ , CAREL, KNX, LonWorks) and physical support (RS485, Ethernet, KNX, FTT-10). Versions are available with “Host” and “Device” USB ports for programming the pCO5+ with standard USB flash drives or direct connection to a PC without needing a serial converter.
pCO5+ moreover guarantees perfect compatibility with the entire range of pCO3 and pCO5 controllers, in terms of both hardware (pin-to-pin compatible) and software, so as to protect and guarantee the investments made by CAREL’s customers.

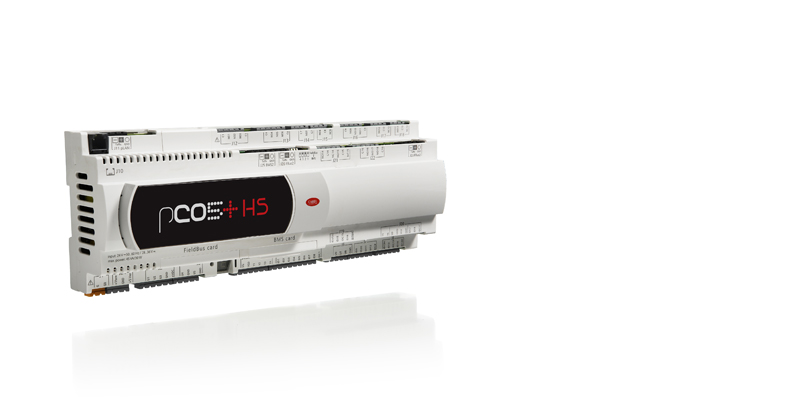

pCO5+ HS represents the highest-performance proposal in the pCO platform, while ensuring perfect backward compatibility in terms of hardware with the entire range.
- the type of all analogue input channels can be configured as:
-
เพิ่ม
Backward compatibility
pCO5+ and pCO5+ HS are pin-to-pin compatible with the pCO5 and pCO3 controllers. The pCO5+ software is binary compatible using the pCO3/pCO5 emulation BIOS. Furthermore, Carel software (1tool, pCOManager, SmartKey Programmer) can be used to load the binary files onto the new pCO5+ HS.
Performance
The new pCO5+ HS guarantees improved performance both in terms of application times (start-up and cycle) and update speed.
Connectivity
pCO5+ and pCO5+ HS come with two built-in serial interfaces, two expansion slots and two USB ports. A wide range of optional cards is available for managing the communication protocols typically used in HVAC/R (Modbus, Carel, BACnet, LonWorks, KNX, HTTP, SNMP, SMTP and many others). Communication is also available with Carel Apps (using 1tool 2.10.18 or later).
Energy saving
The pCO5+ and pCO5+ HS medium models are available in a version with two built-in electronic expansion valve drivers and an optional Ultracap module, for integrated energy saving management.
Flexibility
pCO5+ and pCO5+ HS provide up to 10 universal I/O channels, allowing custom arrangements of inputs/outputs. Thanks to the CAREL proprietary ASIC chip, the universal channels can be configured independently as analogue inputs, digital inputs or analogue outputs.
เอกสาร
Technical
-
2D/3D drawings
* Entries are ordered by date
รหัส คำอธิบาย ภาษา วันที่ * Release รหัส 2d-3d pCO5+ medium คำอธิบาย 2D-3D drawings ภาษา ALL วันที่ 20/03/2017 Release R0 รหัส 2d-3d pCO5+ Large pGD1 built-in คำอธิบาย 2D-3D drawings ภาษา ALL วันที่ 04/04/2016 Release R2 รหัส 2d-3d pCO5+ small pGD1 built-in คำอธิบาย 2D-3D drawings ภาษา ALL วันที่ 04/04/2016 Release R2 -
Manuals
* Entries are ordered by date
รหัส คำอธิบาย ภาษา วันที่ * Release รหัส +0300020FR คำอธิบาย pCO5+ Commande programmable ภาษา FRE วันที่ 21/03/2023 Release 1.8 รหัส +0300020EN คำอธิบาย pCO5+ Programmable Controller ภาษา ENG วันที่ 21/03/2023 Release 1.8 รหัส +0300020IT คำอธิบาย pCO5+: Controllo programmabile ภาษา ITA วันที่ 21/03/2023 Release 1.8 รหัส +0300020DE คำอธิบาย pCO5+ Programmierbares Steuergerät ภาษา GER วันที่ 26/10/2020 Release 1.7 -
Technical Leaflets
* Entries are ordered by date
รหัส คำอธิบาย ภาษา วันที่ * Release รหัส +0500038PL คำอธิบาย pCO5+ / pCO5+ HS Elektroniczny sterownik programowalny / Electronic programmable control ภาษา ENG POL วันที่ 25/03/2024 Release 1.8 รหัส +0500038IE คำอธิบาย pCO5+ Controllo elettronico programmabile / Electronic programmable control ภาษา ENG ITA วันที่ 25/03/2024 Release 1.8 รหัส +0500038AR คำอธิบาย pCO5+ Electronic programmable control ภาษา ARA ENG วันที่ 15/07/2016 Release 1.6 รหัส +0500039IE คำอธิบาย Simulatore pCO5+ / pCO5+ simulator ภาษา ENG ITA วันที่ 23/10/2014 Release 2.1
Commercial
-
Brochure
* Entries are ordered by date
รหัส คำอธิบาย ภาษา วันที่ * Release รหัส +3000045ZH คำอธิบาย pCO5+可编程控制器 应用于HVAC/R ภาษา CHI วันที่ 15/01/2016 Release 1.1 รหัส +3000045RU คำอธิบาย pCO5+ Программируемые контроллеры для. систем охлаждения, отопления, вентиляции. и кондиционирования воздуха ภาษา RUS วันที่ 15/01/2016 Release 1.1 รหัส +3000045DE คำอธิบาย pCO5+: Die programmierbare Steuerung für HLKK-Anwendungen ภาษา GER วันที่ 15/01/2016 Release 1.1 รหัส +3000045EN คำอธิบาย pCO5+: Programmable controller for HVAC/R applications ภาษา ENG วันที่ 15/01/2016 Release 1.1 รหัส +3000045ES คำอธิบาย pCO5+: El controlador programable para aplicaciones HVAC/R ภาษา SPA วันที่ 15/01/2016 Release 1.1 รหัส +3000045IT คำอธิบาย pCO5+: Il controllo programmabile per applicazioni HVAC/R ภาษา ITA วันที่ 15/01/2016 Release 1.1 รหัส +3000014DE คำอธิบาย Die integrierte Lösung für die Klimatechnik ภาษา GER วันที่ 01/10/2012 Release 1.0 รหัส +3000014EN คำอธิบาย the integrated solution for air handling unit control ภาษา ENG วันที่ 01/10/2012 Release 1.0 รหัส +3000014IT คำอธิบาย la soluzione integrata per il controllo delle centrali trattamento aria ภาษา ITA วันที่ 01/10/2012 Release 1.0 -
Other related documentation
* Entries are ordered by date
รหัส คำอธิบาย ภาษา วันที่ * Release รหัส +3000054IT คำอธิบาย Soluzioni per il risparmio energetico nei data center ภาษา ITA วันที่ 30/05/2023 Release 3.0 รหัส +3000054EN คำอธิบาย Energy saving solutions for data centers ภาษา ENG วันที่ 26/05/2023 Release 3.0 รหัส +3000054ZH คำอธิบาย 数据中心节能解决方案 ภาษา CHI วันที่ 11/10/2016 Release 2.0
